同一个锌合金压铸件，发给三家压铸厂做完，报价回来：9块8、16块5、27块3。对一个年采10万件的采购来说，这差的不是一两万，是一两百万。

报价差异的原因不在利润高低，在成本结构。材料费、人工费、模具摊销、后处理、损耗——这五块成本，每家用的算法不同、底线不同、在哪些环节省了工序也看不出来。拿到三张报价单，光比总数没用，得拆开看每块数字怎么算出来的。

本文把五块成本拆开来讲，告诉你在每个环节里为什么贵、贵多少、哪些是合理溢价、哪些是报价单上的水分。

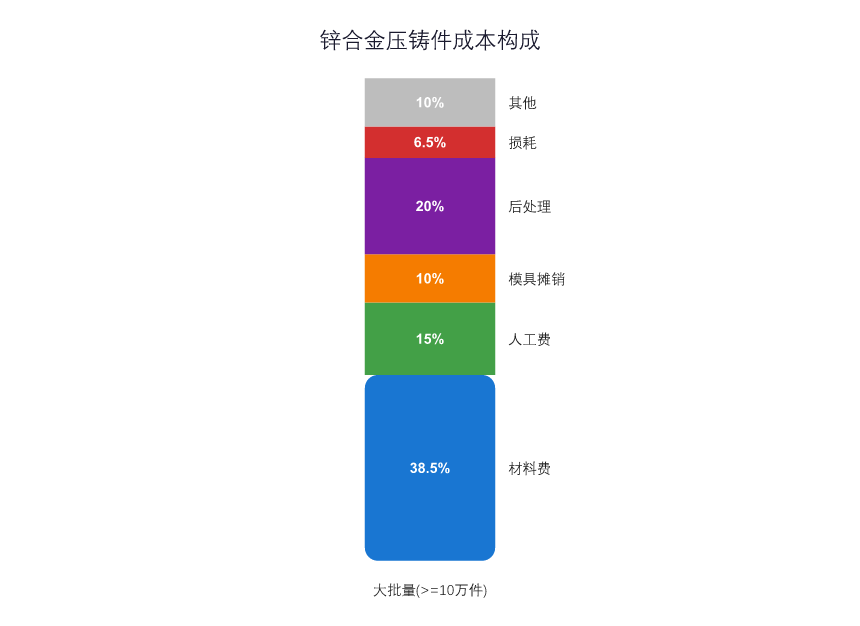

锌合金压铸件成本构成速查：

这是大批量（≥10万件）的构成。如果你的订单只有5000件，模具摊销会飙到35-60%，整张表重新洗牌——这也是为什么同一个件报价能差2-3倍的核心原因。产量是主变量。

材料费：ZA3# 行情价摆在那，报价差异不在这

锌合金压铸最常用的牌号是ZA3#（Zamak 3，铝含量约3.5-4.3%，流动性好适合薄壁精密件）。2024年东莞地区ZA3#采购价约22-26元/千克，国际Zamak 3约3.20美元/千克（合约23元/千克）——中西两边的行情价基本对齐。

这笔钱是行情价决定的，任何压铸厂拿料价格都差不多。报价单上材料费差异的真正来源不是单价，是两件事：损耗率怎么算和料头回炉怎么算。

行业通用公式：材料费 = 产品毛重（克）× 1.06（损耗系数）× 锌合金单价 ÷ 1000。以一件毛重150克的锌合金件为例：150 × 1.06 × 24 ÷ 1000 = 3.82元。

但这里有个容易被掩盖的细节：1.06这个系数只算了不可回收损耗（约6%），没算料头渣包。压铸每模都会产生浇口余料和排渣通道的余料——这部分叫料头和渣包（广东制造业地区行内叫"打水口""批锋"），占浇注重量的15-30%，可以敲碎回炉重用，不算纯损耗。正规的报价单，损耗率只算烧损和废品（5-6%）；灌水的报价单把料头也算进损耗，标8-12%——这一栏多标5个点，10万件按3.82元/件算就是多报近2万块。

采购看报价单时盯两件事：第一，三家厂报的材料单价是不是都在22-26元/千克范围内——超出太多直接问用的什么料（原生锌还是再生锌，这个放后面说）；第二，损耗系数标了多少——超过6%就问一句"这个系数含不含料头回炉"。

模具摊销：为什么同一套模具，摊到每件上能从5毛3变成16块

模具摊销，就是把开模具花的总钱分摊到你做的每件产品上。算法极其简单：模具总价 ÷ 预计总产量 = 单件模具成本。但这个除法里，分母一变，结果能差出几十倍。

一副锌合金标准单腔模具，2024年东莞行情约2.5-4万元，模具设计寿命15-25万模次。如果年采5万件，一副够用：40000 ÷ 50000 = 0.80元/件。如果只做5000件：40000 ÷ 5000 = 8元/件——同一副模具、同一个件，单件摊销差了10倍。

这就是模具摊销的"死亡区"判断：

• style="margin:0.8em 0 1.2em 1.5em;padding:0;"
• 5000件以下：模具摊销占总成本35-60%，单件摊销可能超过材料费。这个量级下，该考虑的也许不是死磕私模报价，而是评估公模或改设计能不能用——模具费花4万，摊销到每件就是8-16块，再压也压不动。
• 5000到5万件：摊销降到8-15%，在这个区间，比价的优先级从"压低模具费"转向"压低后处理单价和损耗率"。
• 5万件以上：摊销降到3-5%以下，锌合金模具的长寿命优势完全释放——一副模具用到接近报废，摊到每件上几乎可以忽略。

有一个真实的行业案例：某供应商承诺国产H13钢模具寿命5万模次，实际开到2万模次就出现严重磨损，提前报废必须重开。重开一副模具的总成本分摊下来，比当初选进口H13钢模具（寿命8-10万模次、模具费高30%）反而贵了约15%。

模具摊销这件事，最容易灌水的地方不是模具费报高了——模具费行情透明，查一下就知道了——而是订单量假设不一致。有的厂按你第一年5000件算摊销（每件摊8块），有的厂暗地里按5万件算（每件摊8毛）只为把报价单上的摊销数字做小。采购拿到报价单，模具摊销这一栏不要看数字就过，先问一句"你按多少件算的"——三家用同一个数量级的假设，这一栏才有可比性。

后处理三环节：去飞边、机加工、表面处理，贵在哪

后处理占成本的15-25%，是报价单上最容易被"笼统一行带过"的环节。它不是一道工序，是三件独立的事——每件事都有自己的计价逻辑。

第一道：去飞边（去批锋+打水口）。 压铸件从模具里取出来，分型面溢出的薄片（披锋）和浇口流道的余料（水口）必须清掉。人工去飞边约0.15-0.35元/件，量大走振动研磨能压到0.05-0.12元/件。

振动研磨看起来便宜，但有一个真实的坑：如果研磨时间过长或磨料选错，把铸件表面打出了橘皮纹，后续电镀就会露底——有案例因此整批报废18%。振动研磨本身还有耗材成本：磨料0.02-0.04元/件、光亮剂0.015-0.025元、水电约0.005-0.008元。月产50万件的规模，每个月就是2-3.6万的固定消耗。

第二道：机加工（CNC钻孔/攻牙/精修）。 锌合金比铝合金软，好加工，CNC机时费省30-50%。典型加工费：钻孔攻牙0.30-1.67元/件，精修1.33-5.00元/件。东莞地区CNC机时约35-50元/小时。实际加工中锌合金有个癖性：材料软所以容易黏刀，刀具需要TiAlN涂层；压铸后的残余应力可能导致加工完尺寸回弹——标准做法是120°C保温2小时做去应力退火。有案例因为跳过了这一步，加工完报废率12%；退火后降到2%。

第三道：表面处理。 锌合金最常见的表面处理是电镀（铜-镍-铬三层镀）。东莞地区行情：镀白镍0.40-0.65元/件，装饰铬0.65-1.00元/件，功能镀（高耐蚀）1.20-1.80元/件。如果走电泳，约1-2.5元/件。

注意一个关键差异：电镀质量跟锌料品质直接挂钩。再生锌杂质多、含气量大，压出来的件皮下气孔多，一进电镀槽就起泡——按ASTM B571标准判定起泡位置和面积。用原生锌（ZA3#标准牌号），气孔率低，电镀良率才上得去。报价单上表面处理费一栏，如果三家里有一家特别便宜，先别高兴——问问用的什么锌料、电镀前检验标准是什么。

后处理最容易被灌水的逻辑：笼统报一个"后处理总价"不拆工序。有的厂报的价只含去飞边和表面处理，不含CNC（因为你的件要打孔攻牙他做不了，要外发）；有的厂三道都含了但每道用的外发厂不同——外发每道加价15-30%，三道外发叠加就是45-90%的中间差价。全自产的工厂（压铸→去飞边→CNC→表面处理都在自己一个车间里流转），外发加价这一步就抹掉了。

采购盯报价单时问一句："后处理这一行，能不能拆成去飞边、机加工、表面处理三项分别报？"一问拆不拆，报价单的水分就晾出来了。

人工+能源+损耗：小厂的隐藏账，大厂的制度账

人工费占比12-18%，看起来不显眼，但这一栏连着三个坑。

压铸工工资和良率绑在一起算。 珠三角地区压铸工月薪约6000-8000元，一个熟练工管1-2台热室机（锌合金专用，冲头泡在锌液中），单班产出约800-1500模。但人工折到每件上，不是简单的"工资÷产出"——还取决于良率。良率95%的厂，每1000模出950个好件；良率85%的厂，同样1000模出850个好件——单件人工直接差11%。报价单上"人工费"如果比同行高出一截，可能是良率报了低值，把人工摊高了。

损耗率这一栏，超过7%就要问。 锌合金压铸的典型损耗率在5-6%，分两块：熔炼烧损2-3%（锌液420-450°C熔炼过程中的氧化挥发），压铸废品3-4%（气孔、冷隔、缩松——金属液汇合处没融合好、气体被困在铸件内部、冷却收缩时形成微小疏松）。边角料和料头可以100%回炉，不算损耗。看报价单时，损耗率标到8-12%的，大概率把料头的15-30%也塞进去了——这些料头本来就可以回炉，不应该让人替它再付一次钱。

能源和排产是细微账。 连续排产（一炉锌液连续打不停）比间歇排产（打一批停一炉、重新升温）能耗省约15%，这笔节约会反映在报价竞争力上。大厂排产连续、炉子不空跑，单件能耗自然低；小厂订单散、频繁启停，能源成本就高。

三档报价拆开看：低/中/高每一档省了什么、贵在哪

同一个件报三个价，不是"贵的坑人、便宜的良心"这么简单。每一档报价背后是一套完整的成本算法和品质基线。下面这张表把三档的差异项逐列对齐。

表里每一行都在回答同一个问题：报价单上的差价，是从哪一栏省出来（或加进去）的。

低价档的"便宜"主要来自三个地方：模具钢用了寿命短的国产料（摊销假设还偏乐观）、锌料再生比例高电镀容易起泡、后处理可能只报了一道工序。中价档算法最工整——每一栏用的是行业中间值。高价档未必全合理，但如果你的件需要零缺陷出货（汽车安全件/医疗器械外壳），那价格里的100%全检和原生锌料是硬成本，砍不掉的。

比价不是为了挑最便宜的那张单子，是让三家供应商用同一套算法重新报。具体盯这六项：

1. style="margin:0.8em 0 1.2em 1.5em;padding:0;"
2. 模具费是单独收还是摊进单价——如果是单独收，单价里的"模具摊销"就该是零，不能两头都算钱
3. 后处理拆不拆得开——去飞边、机加工、表面处理三项分别报，笼统报价的说明他没做或者外发了
4. 损耗率标了多少——超过7%问清含不含料头
5. 用原生锌还是再生锌——再生锌单价低15-20%，但电镀起泡率翻倍，后期返工成本可能吃掉差价
6. 质检标准和方法——X光抽检和目视抽检的成本差距不是一点点，精密件必须确认这一栏
7. 排产周期——急单加价是合理的（打乱原有排产），但有的厂把"急单费"做进了常规报价里

做完这六步比价，三张报价单就不再是9块8 vs 16块5 vs 27块3这三个孤零零的数字——而是三套不同的成本逻辑摆在桌上。

拿到三张报价单，真正有意义的比法不是看总数谁最低，是把每家的五块成本各自拆出来逐行对——材料费查行情价、模具摊销重算一遍（同一订单量假设）、损耗率看标没标超行业范围、后处理问清楚几道工序。报价单上每一栏的问法都是一句话："这个数字怎么算出来的？"问得出来、对方答得上且逻辑自洽的，就是值得谈的那家。

比价不是比总价，是比同一套算法下的结构差异。
